Ghi xích lò hơi, cấu tạo, Nguyên lý hoạt động và Ứng dụng

1. Ghi xích lò hơi là gì?

Ghi xích lò hơi (còn gọi là ghi xích cơ khí, ghi xích cấp nhiên liệu) là một bộ phận quan trọng trong các loại lò hơi đốt than, đốt biomass, dùng để cấp nhiên liệu liên tục và tự động vào buồng đốt. Ghi xích giúp cải thiện hiệu suất cháy, giảm nhân công vận hành và đảm bảo quá trình cháy ổn định.

2. Cấu tạo của ghi xích lò hơi

Một bộ ghi xích lò hơi tiêu chuẩn gồm các thành phần chính sau:

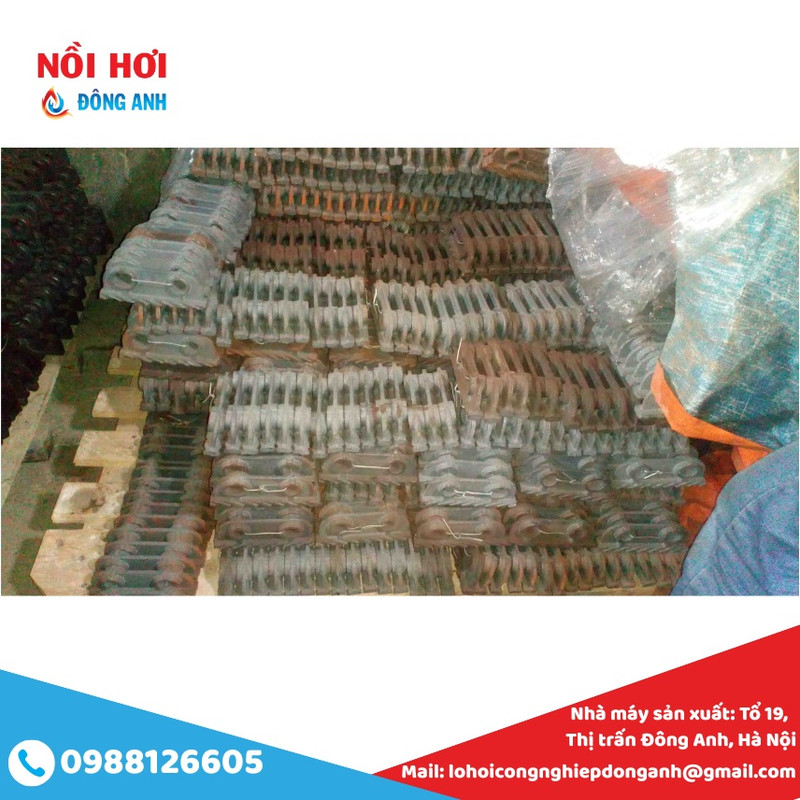

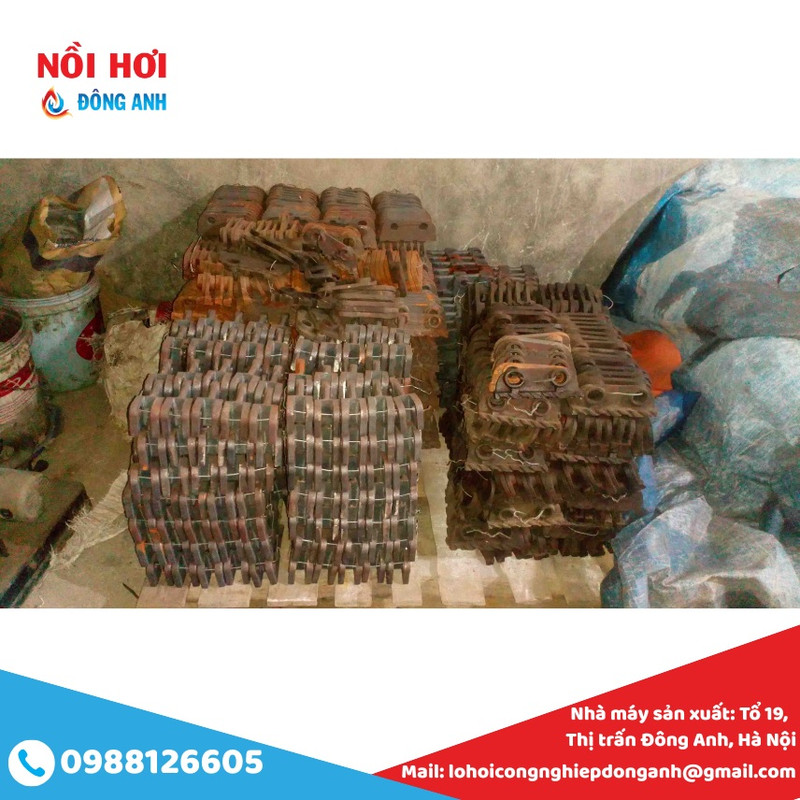

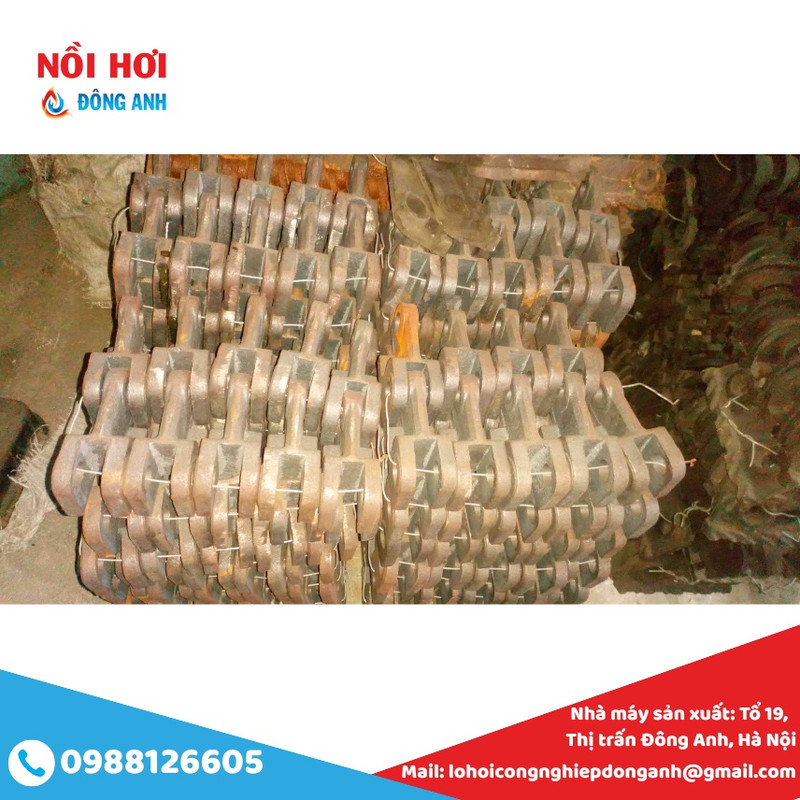

Chuỗi xích ghi (grate chain): Là dãy các mắt xích kim loại chịu nhiệt cao, kết nối thành chuỗi chuyển động liên tục.

Con lăn dẫn hướng: Giúp chuỗi ghi di chuyển ổn định, tránh lệch hướng.

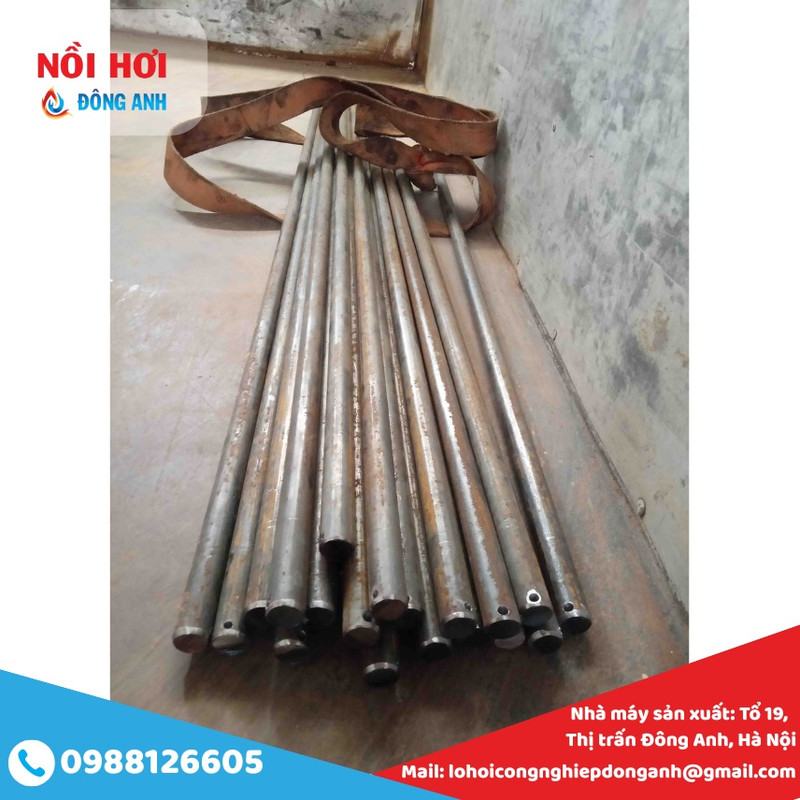

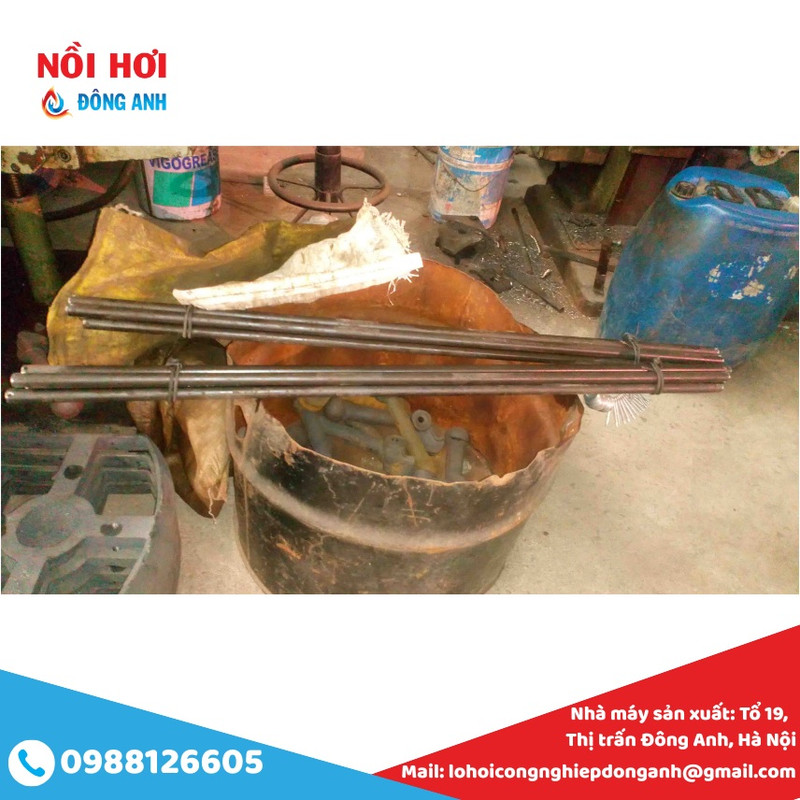

Trục truyền động: Được nối với motor hoặc hộp số, làm quay hệ thống xích.

Bộ truyền động (motor điện, hộp số giảm tốc): Điều khiển tốc độ và hướng quay của ghi xích.

Hệ thống cấp nhiên liệu: Phễu chứa và cấp than/bã mía/củi mùn cưa xuống ghi xích.

Bộ làm mát gió (nếu có): Một số hệ thống có bố trí gió làm mát ghi để tăng tuổi thọ.

Vật liệu chế tạo:

Mắt xích: Gang chịu nhiệt hoặc thép hợp kim chịu mài mòn.

Con lăn và trục: Thép tôi cứng, độ bền cao.

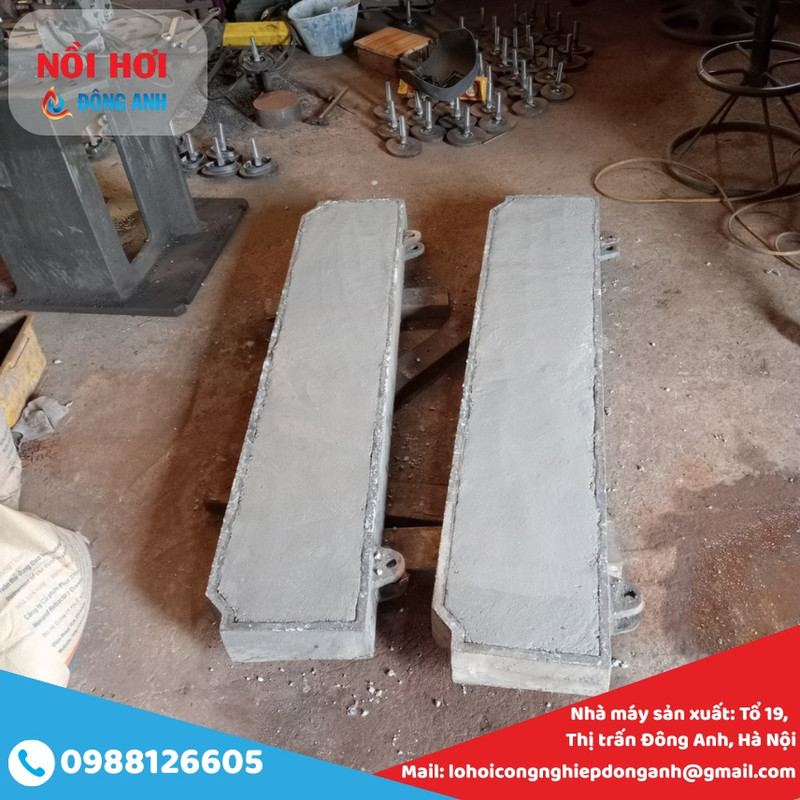

Tấm ghi: Gang đúc, được thiết kế để có khe hở vừa đủ cho gió cấp dưới.

3. Nguyên lý hoạt động của ghi xích lò hơi

Cấp nhiên liệu: Than cám hoặc nhiên liệu sinh khối được đưa vào phễu chứa và rơi lên bề mặt ghi xích.

Di chuyển: Ghi xích chuyển động chậm (vài cm/phút) đưa lớp nhiên liệu đi từ đầu vào đến cuối buồng đốt.

Quá trình cháy: Trong khi ghi xích lò hơi di chuyển, không khí cấp từ dưới ghi giúp nhiên liệu cháy đều qua các giai đoạn: sấy khô – bốc cháy – cháy kiệt.

Xả tro: Khi đến cuối ghi, phần tro và xỉ rơi xuống hố xỉ và được đưa ra ngoài.

Tốc độ ghi xích lò hơi có thể điều chỉnh tùy theo loại nhiên liệu, độ ẩm, và công suất yêu cầu.

4. Ưu điểm của ghi xích lò hơi

Tự động hóa cao: Không cần người cấp nhiên liệu thủ công liên tục.

Cháy đều, hiệu suất cao: Nhiên liệu được phân bố đồng đều và cháy triệt để.

Tiết kiệm nhiên liệu: Tối ưu quá trình cháy, hạn chế thất thoát.

Giảm khói bụi: Do quá trình cháy diễn ra hoàn chỉnh.

Phù hợp nhiều loại nhiên liệu: Ghi xích lò hơi phù hợp với than cám, trấu viên, bã mía, mùn cưa...

5. Nhược điểm cần lưu ý khi sử dụng ghi xích lò hơi

Chi phí đầu tư  ghi xích lò hơi cao hơn ghi thủ công.

Yêu cầu bảo trì định kỳ: Đặc biệt là bôi trơn, thay xích, kiểm tra mòn ghi.

Không phù hợp với nhiên liệu quá ướt hoặc kích thước lớn.

6. Lưu ý khi lựa chọn ghi xích lò hơi

Chọn vật liệu ghi xích lò hơi phù hợp: Gang chịu nhiệt chất lượng cao, tránh nứt gãy.

Thiết kế  ghi xích lò hơi phù hợp nhiên liệu sử dụng.

Có hệ thống cấp gió cưỡng bức (FD Fan) và điều khiển tốc độ ghi linh hoạt.

Bảo trì định kỳ để tránh kẹt xích, mòn trục, hỏng răng truyền động.

Nếu bạn cần bản vẽ kỹ thuật ghi xích, hoặc báo giá, tư vấn thiết kế lò hơi sử dụng ghi xích, tôi có thể hỗ trợ thêm.
